Hőszivattyú és puffertartály szerelési, bekötési vázlatok
Monoblokkos hőszivattyú és fűtésrendszer, bekötési útmutató
FIGYELEM! Fontos megjegyezni, hogy az itt bemutatott rajzok csupán elvi vázlatok, és semmi esetre sem helyettesítik a gyári kézikönyvet, a szakképzett épületgépész tervező vagy a hőszivattyús rendszerek telepítésében jártas szakember munkáját. A berendezés megvásárlása és a kivitelezés megkezdése előtt mindenképpen egyeztessen szakértővel!
- Hőszivattyú és Hydro váltó a legegyszerűbb
- Hőszivattyú bekötési vázlat hőcserélővel
- Hőcserélővel leválasztott hőszivattyús rendszer
- Power World Hydrobox – hőszivattyú HMV —-
- Hőszivattyúk kaszkád kötésben

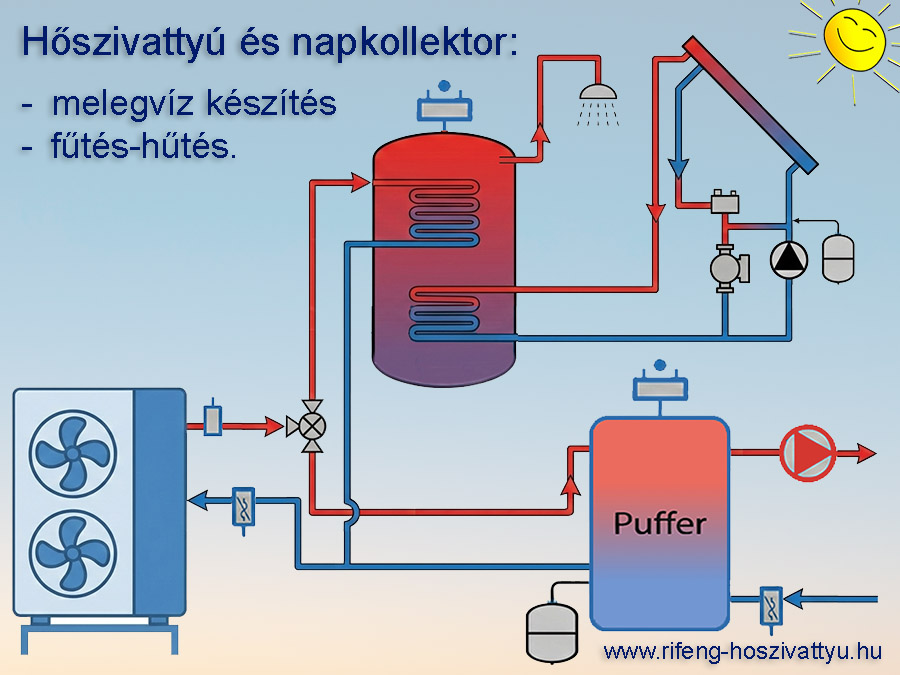

- Hőszivattyú és napkollektor kombó

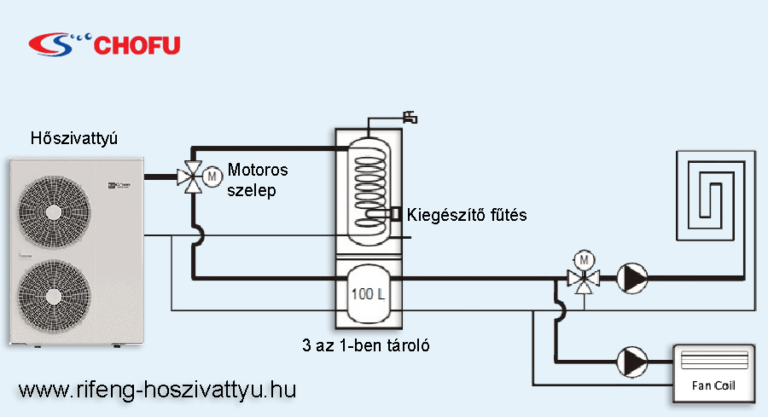

- Chofu – japán – inverteres hőszivattyú

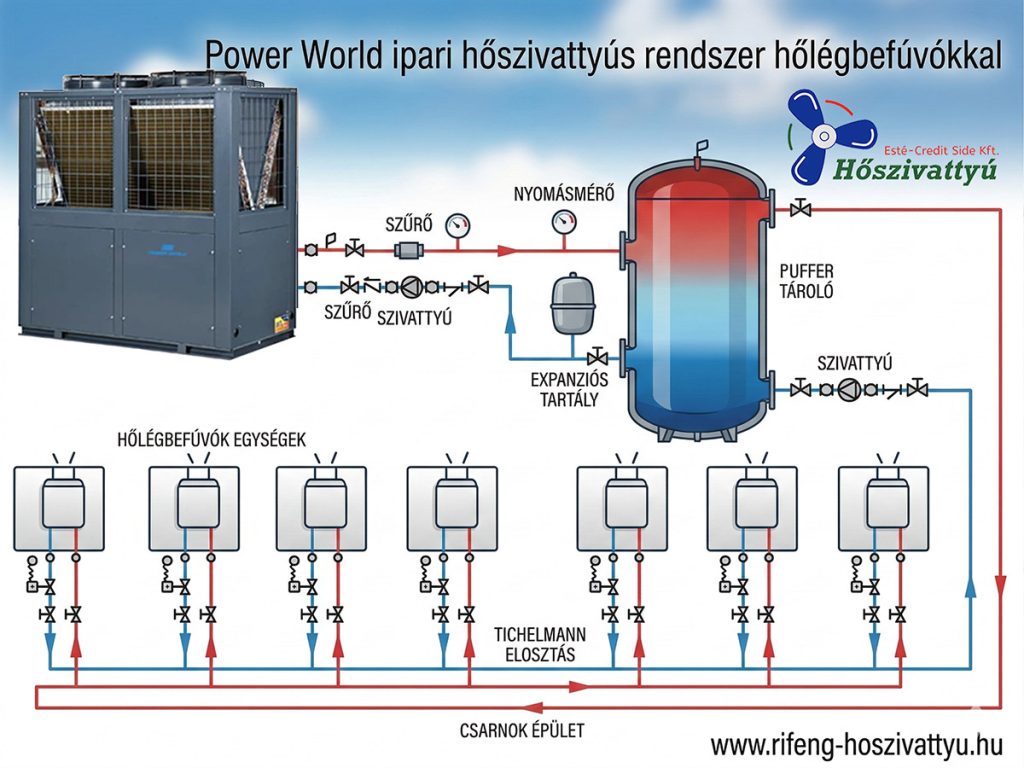

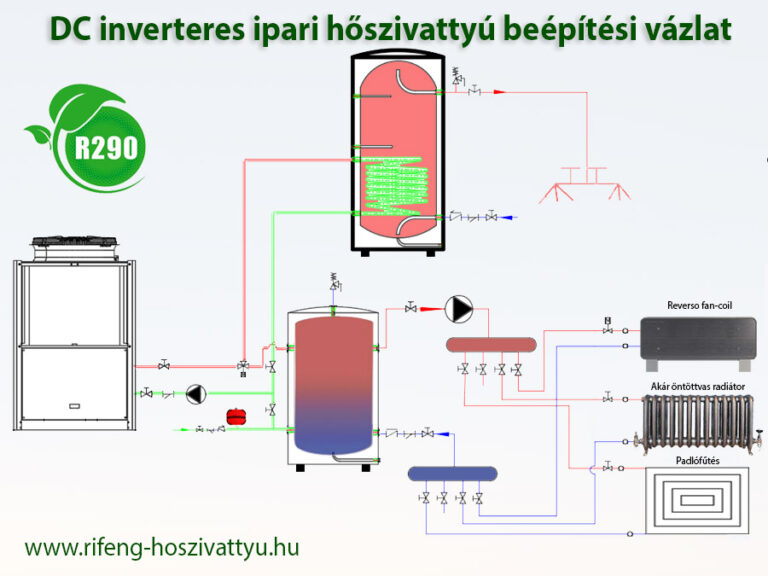

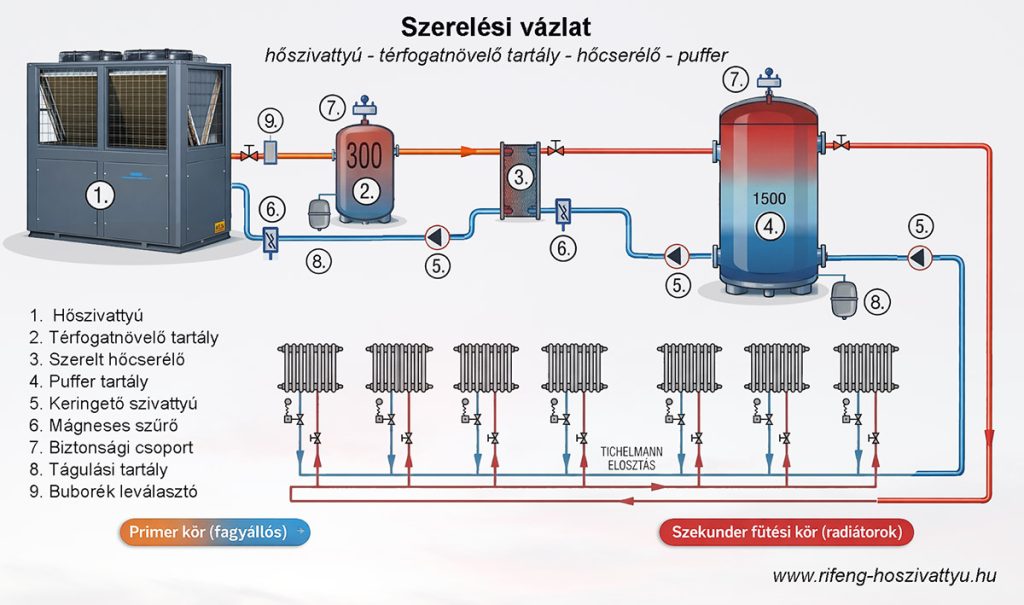

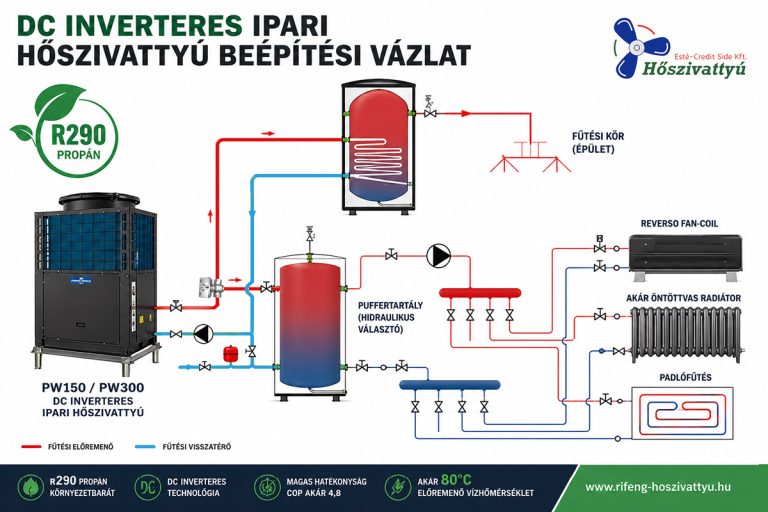

- Inverteres ipari hőszivattyú telepítési vázlata
📐 Alapvető tanácsok a tervezéshez és telepítéshez
🛠️ Szakember bevonása: A telepítés helyszínét ismerő épületgépész tervezővel vagy hőszivattyú szerelővel való egyeztetés kötelező.
🔢 Alkatrészek méretezése: A hőszivattyú kiválasztásán túl kiemelten fontos, hogy a kiegészítő anyagok, csövek, idomok, szivattyúk, hőcserélők méretét és teljesítményét is egyeztessék.
Az alábbi gyűjtemény a leggyakoribb hőszivattyú rendszer bekötési és hidraulikai vázlatokat mutatja be. A rajzok segítenek megérteni a különböző rendszermegoldásokat családi házak és ipari alkalmazások esetén.

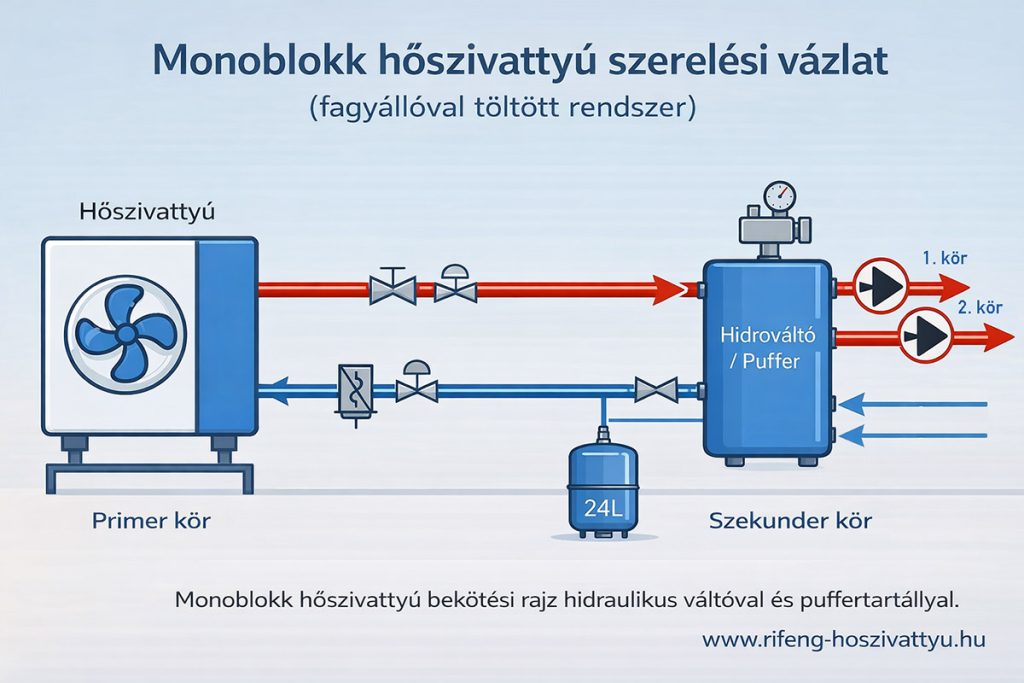

1. Hőszivattyú és hidrováltó (hidraulikus váltó) beépítése
Vázlatos szerelői utasítás
Power World, vagy Chofu hőszivattyús fűtési rendszer – fagyállóval töltve
1️⃣ Rendszerkoncepció röviden
Levegő–víz hőszivattyú látja el a hőtermelést
Hidraulikus váltó / puffer biztosítja:
a hőszivattyú minimális térfogatáramát
a primer–szekunder kör hidraulikus leválasztását
A teljes fűtési rendszer (hőszivattyú + csőhálózat + hőleadók) fagyállóval van feltöltve
Radiátoros és/vagy felületfűtéses körök külön szivattyúkkal csatlakoznak
2. FŰTÉSI KÖR KIÉPÍTÉSE
Fagyállóval van feltöltve a teljes fűtési rendszer, hőszivattyútól a legutolsó hőleadóig.
A hőszivattyútól a hidraulikus váltóig kizárólag biztonsági és elzáró szerelvények vannak.
Előremenő ág (Hőszivattyú KI →Hidrováltó BE):
Rezgéscsillapító: Közvetlenül a gép után (ajánlott, a rajz nem jelöli külön).
Légbuborék leválasztó (Automata): A kültérből beérkező csőszakasz legmagasabb pontjára építendő be, a folyamatos légtelenítés érdekében.
50-100 literes puffer (hidrováltónak): Funkciója: Biztosítja a megfelelő vízmennyiséget a hőszivattyú 👉 működéséhez. Információ itt.
Biztonsági csoport: A legmagasabb ponton helyezendő el (nyomásmérő óra, biztonsági szelep, légtelenítő).
Visszatérő ág (Hidrováltó KI → Hőszivattyú BE):
Szolár tágulási tartály: Bekötése a szivattyú szívóoldala felé eső szakaszon. Méretezés a fagyálló mennyisége alapján!
Mágneses iszapszűrő Közvetlenül a hőszivattyú visszatérő csonkja és rezgéscsillapító elé építendő. Beépítése kötelező a garanciához! Elzárókkal szakaszolhatóvá kell tenni a tisztításhoz.
3. SZEKUNDER KÖR KIÉPÍTÉSE
fűtő-hűtő vizes oldal (ebben is fagyálló kering.
A hidrováltó "szekunder" oldala és a fűtési rendszer közötti csövezés:
Hidrováltó KI → Fűtési szakasz BE:
Egy-vagy többkörös kialakítás
Keringető szivattyú(k): A hidraulikus váltóból veszi a meleget és szállítja a hőleadók felét.
Visszatérő ág: kék szín
4. BEÜZEMELÉSI LÉPÉSEK
Nyomáspróba: A teljes fűtési rendszert nyomáspróbázni kell. (Előbb levegővel, majd a fagyállóval kevert lágyvízzel.)
FONTOS! A fűtési kört kizárólag 👉 propilén-glikol alapú fagyálló keverékkel szabad feltölteni (a helyi fagyhatárnak megfelelő koncentrációban, pl. -15°C).
A gépi légtelenítő funkciót futtatni kell, a légbuborék leválasztón keresztül légteleníteni.
- Szűrők tisztítása: Az első felfűtések után mindkét mágneses iszapleválasztót ki kell tisztítani!
Szabályozás: A szivattyúk fordulatszámát úgy kell beállítani, hogy a hidrováltó két oldalán a megfelelő Delta T (hőlépcső) kialakuljon.
A méretezett tágulási tartály a hidraulikus váltó alsó részéhez csatlakozik
közvetlen, elzárás nélküli csatlakozás
alacsony hőmérsékletű visszatérő ágon
📌 Fagyállós rendszernél különösen fontos:
a tartály méretezése a glikol térfogati tágulásához
előfeszítési nyomás pontos beállítása (1,3-1,5 bar között "hideg" állapotban)
[🪶] Kérdése vagy hozzászólása van a hidraulikus váltós fűtésrendszerrel kapcsolatban? Kérdezzen, vagy írjon nekünk. Köszönjük a megosztást, és az észrevételeket is.

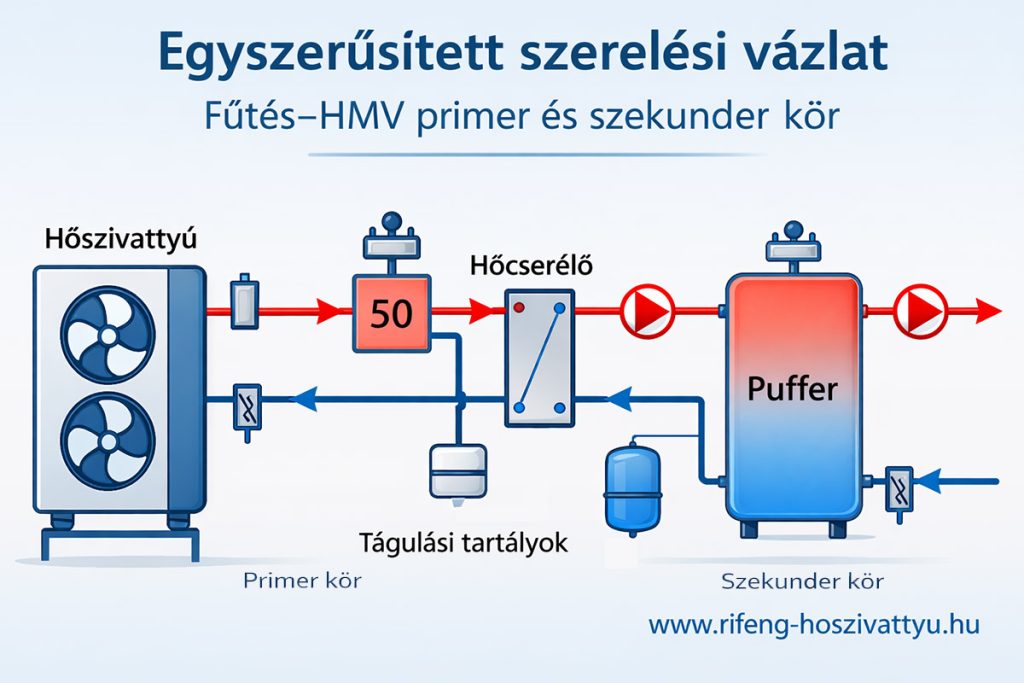

2. Hőszivattyú bekötési vázlat hőcserélős fűtés-hűtés rendszerekhez
⚠️ FIGYELEM! Jelen leírás egy vázlatos segédlet a rendszer logikájának megértéséhez. Nem helyettesíti a berendezések (hőszivattyú, szivattyúk) gyári telepítési kézikönyveit és az érvényes gépészeti előírásokat!
Bemutatjuk a monoblokkos hőszivattyúk (Chofu, és Power World) beépítési vázlatait.
1. RENDSZER ÁTTEKINTÉS
A kapcsolási rajz egy fagyállóval védett primer körös, lemezes hőcserélővel hidraulikailag leválasztott rendszert ábrázol.
Primer kör (kültér + gépház): Hőszivattyú és a hőcserélő közötti szakasz. Fagyálló keverékkel töltendő!
Szekunder kör (épület): A hőcserélő utáni, épület oldali szakasz. Fűtővízzel töltendő.
2. PRIMER KÖR KIÉPÍTÉSE (Fagyállóval töltött oldal!)
Ez a szakasz a hőszivattyú és a hőleadók (HMV csőkígyó / lemezes hőcserélő) közötti rész.
A) Előremenő ág (Hőszivattyú előremenő → a váltószelepig):
Légbuborék leválasztó: A kültéri egységből bejövő cső legmagasabb pontjára.
50 l Puffer Térfogatnövelő:
FONTOS: A váltószelep ELÉ kell beépíteni!
Funkciója: Biztosítja a leolvasztáshoz szükséges energia-tartalékot és a minimális vízmennyiséget, függetlenül attól, hogy épp HMV-t vagy fűtést csinál a gép.
D) Visszatérő ág (Hőszivattyú visszatérő):
Mágneses Iszapleválasztó: A közös ágba, közvetlenül a hőszivattyú elé építendő. (A garancia feltétele!)
Szolár/Primer tágulási tartály: A térfogatnövelő tartályba csatlakozik).
3. SZEKUNDER KÖR (Épület oldala – Víz)
Ez a hőcserélő utáni szakasz, tiszta fűtővízzel.
Szekunder szivattyú: A lemezes hőcserélő és a nagy puffer között keringet.
Nagy puffer tartály: Hidraulikus váltóként funkcionál.
Fűtési körök: A nagy pufferből külön szivattyúkkal (vagy szivattyúcsoporttal) indulnak a radiátoros/padlófűtés körök.
Biztonsági szerelvények: Fűtési tágulási tartály és biztonsági szelep a szekunder oldalra méretezve.
4. ELEKTROMOS BEKÖTÉS (Vezérlés)
Váltószelep vezérlése: A motoros szelepet a hőszivattyú vezérlőpaneljének megfelelő (általában "3-way valve" vagy "H/C valve") sorkapcsára kell kötni.
HMV érzékelő (NTC): A hőszivattyúhoz kapott HMV hőmérséklet-érzékelőt a HMV tartály mérőhüvelyébe kell helyezni (kb. a tartály közepéig/felső harmadáig).
Szivattyúk: A szekunder oldali szivattyúkat (amik a hőcserélő után vannak) célszerű úgy vezérelni, hogy azok akkor induljanak, amikor a hőszivattyú fűtés üzemmódban van.
5. BEÜZEMELÉSI ELLENŐRZŐ LISTA
[ ] Fagyálló: A primer kör (kültér) feltöltve megfelelő koncentrációjú (pl. -15°C) propilén-glikol keverékkel? 👉 Glikol használata hőszivattyúban
[ ] Légtelenítés: Mind a HMV csőkígyó, mind a hőcserélő és a pufferek légtelenítve vannak?
[ ] Váltószelep teszt: HMV igény esetén a szelep átvált a tartály felé? Fűtés igény esetén visszavált a hőcserélő felé?
[ ] Szűrő tisztítás: Az első 1-2 óra próbaüzem után a mágneses iszapszűrőt ki kell takarítani!
Sikeres telepítést kívánunk! ESTÉ-Credit Side Kft. / rifeng-hoszivattyu.hu

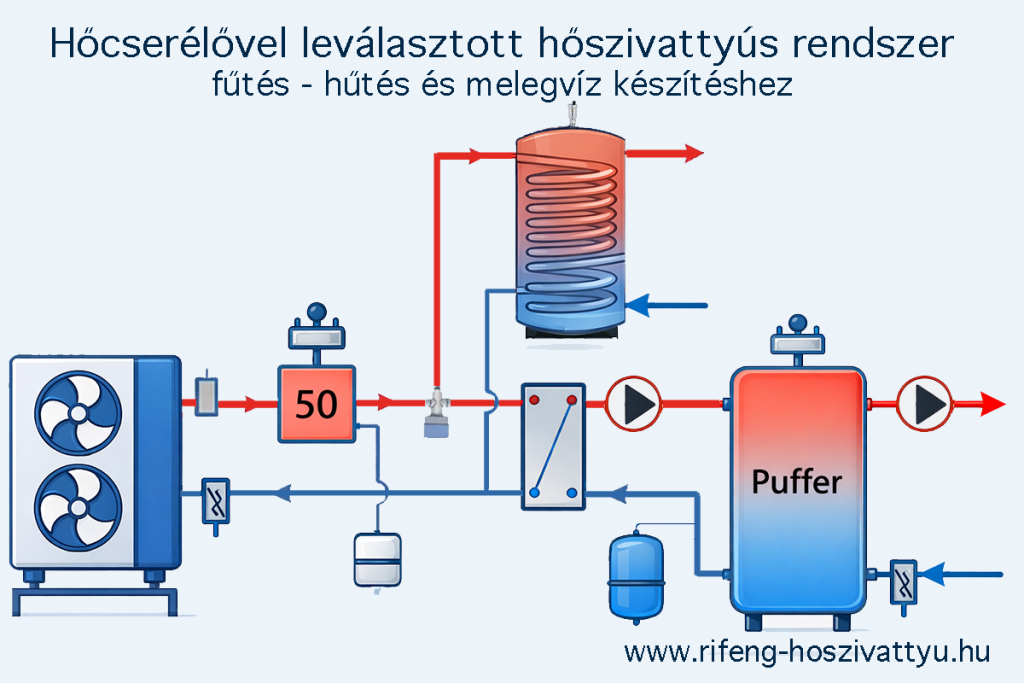

3. Hőcserélővel leválasztott hőszivattyús rendszer: fűtés és melegvíz készítéshez
SZERELÉSI ÉS BEÜZEMELÉSI SEGÉDLET
Monoblokk hőszivattyú – Kombinált rendszer (HMV + Fűtés) Fagyvédelmi hőcserélős leválasztással
⚠️ FIGYELEM: Jelen leírás a csatolt kapcsolási rajz logikáját magyarázza. A szerelés során be kell tartani a gépkönyv előírásait és a hatályos épületgépészeti szabványokat!
1. MŰKÖDÉSI ELV
A rendszer egy primer (fagyállós) körre és egy szekunder (vizes) körre oszlik. A hőszivattyú közvetlenül a 3-járatú motoros szeleppel irányítja a hőenergiát vagy a HMV tartályba (prioritás), vagy a fűtési hőcserélő felé. Hidraulikus rendszer kialakítása.
2. PRIMER KÖR KIÉPÍTÉSE (Fagyállóval töltött oldal!)
Ez a szakasz a hőszivattyú és a hőleadók (HMV csőkígyó / lemezes hőcserélő) közötti rész.
A) Előremenő ág (Hőszivattyú előremenő → a váltószelepig):
Légbuborék leválasztó: A kültéri egységből bejövő cső legmagasabb pontjára.
50 l Puffer térfogatnövelő:
FONTOS: A váltószelep ELÉ kell beépíteni!
Funkciója: Biztosítja a leolvasztáshoz szükséges energia-tartalékot és a minimális vízmennyiséget, függetlenül attól, hogy épp HMV-t vagy fűtést csinál a gép.
háromjáratú motoros váltószelep: A kis puffer után helyezkedik el. Ez osztja el az utat "A" és "B" irányba.
B) "A" ág – HMV készítés (Felső útvonal):
A váltószelep egyik ága a HMV tartály (Indirekt tároló) csőkígyójának felső csonkjába köt.
A csőkígyó alsó csonkja visszatér a közös visszatérő ágba.
Tipp: A tartályban legyen nagy felületű hőcserélő (min. 0,25 m²/kW), kifejezetten hőszivattyúhoz méretezve!
C) "B" ág – Fűtés (jobbra útvonal):
A váltószelep másik ága a Lemezes hőcserélő primer (fagyállós) oldalára megy.
A hőcserélő kilépő csonkja visszatér a közös visszatérő ágba.
D) Közös visszatérő ág (Hőszivattyú visszatérő):
A HMV és a Hőcserélő visszatérő ágai egyesülnek.
Mágneses iszapleválasztó: A közös ágba, közvetlenül a hőszivattyú elé építendő. (A garancia feltétele!)
Szolár/Primer tágulási tartály: A szivattyú szívóoldali szakaszára (az iszapleválasztó közelébe).
3. SZEKUNDER KÖR (Épület oldala – Víz)
Ez a hőcserélő utáni szakasz, tiszta fűtővízzel.
Szekunder szivattyú: A lemezes hőcserélő és a nagy puffer között keringet.
Nagy puffer tartály: Hidraulikus váltóként funkcionál.
Fűtési körök: A nagy pufferből külön szivattyúkkal (vagy szivattyúcsoporttal) indulnak a radiátoros/padlófűtés körök.
Biztonsági szerelvények: Fűtési tágulási tartály és biztonsági szelep a szekunder oldalra méretezve.
4. ELEKTROMOS BEKÖTÉS (Vezérlés)
Váltószelep vezérlése: A motoros szelepet a hőszivattyú vezérlőpaneljének megfelelő (általában "3-way valve" vagy "H/C valve") sorkapcsára kell kötni.
HMV érzékelő (NTC): A hőszivattyúhoz kapott HMV hőmérséklet-érzékelőt a HMV tartály mérőhüvelyébe kell helyezni (kb. a tartály közepéig/felső harmadáig).
Szivattyúk: A szekunder oldali szivattyúkat (amik a hőcserélő után vannak) célszerű úgy vezérelni, hogy azok akkor induljanak, amikor a hőszivattyú fűtés üzemmódban van.
5. BEÜZEMELÉSI ELLENŐRZŐ LISTA
[ ] Fagyálló: A primer kör (kültér) feltöltve megfelelő koncentrációjú (pl. -25°C) propilén-glikol keverékkel?
[ ] Légtelenítés: Mind a HMV csőkígyó, mind a hőcserélő és a pufferek légtelenítve vannak?
[ ] Váltószelep teszt: HMV igény esetén a szelep átvált a tartály felé? Fűtés igény esetén visszavált a hőcserélő felé?
[ ] Szűrő tisztítás: Az első 1-2 óra próbaüzem után a mágneses iszapszűrőt ki kell takarítani!
Referencia munka Ausztriában. Johann Strauss is Power World hőszivattyú mellett komponálna 😉
Sikeres telepítést kívánunk! ESTÉ-Credit Side Kft. / rifeng-hoszivattyu.hu

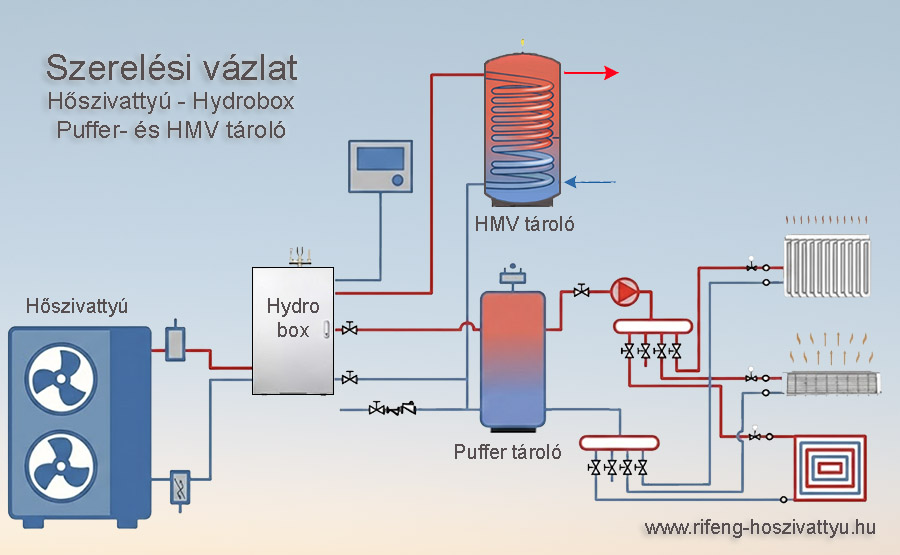

4. Power World Hydrobox - hőszivattyú - HMV - puffer
MŰSZAKI RENDSZERLEÍRÁS
A Power World R32-es és R290-es monoblokk hőszivattyú + Hydrobox rendszer HMV készítéssel és vegyes (Radiátor/Padló/Fan-coil) hőleadókkal.
A rendszer fő komponensei és működése
A primerköri szerelés rendkívül egyszerű, és gyors. A dobozban az elektronikán kívül „gyárilag” beépítették a 3 járatú motoros szelepet, a hőcserélő, a szigetelt csöveket, idomokat, stb..
⚠️ Rendszer jellege: Ez a kapcsolás egy beltéri egységgel (Hydrobox) kiegészített monoblokk rendszer, amely egyesíti a telepítés egyszerűségét a beltéri hidraulikai blokkok kényelmével.
1. HŐTERMELŐ OLDAL (Primer kör)
Kültéri Egység: Monoblokk hőszivattyú, amely a hőt a környezetből nyeri. Vízoldali csatlakozással (fagyvédett csövezéssel) kapcsolódik az épülethez.
Hydrobox (Beltéri egység): Ez a rendszer "agya" és hidraulikai központja.
Tipikusan tartalmazza: a vezérlést, a váltószelepet (HMV/Fűtés), a kiegészítő fűtőpatront és a fő keringető szivattyút.
Ide futnak be a kültéri egység csövei, és innen indulnak a vezetékek a tartályok felé.
Védelmi szerelvények: A rajzon látható mágneses iszapleválasztó (a visszatérő ágon) és a szűrők beépítése kötelező a hőcserélő védelme érdekében.
2. HASZNÁLATI MELEGVÍZ (HMV) KÖR – Prioritás
A Hydrobox (vagy a hozzá kapcsolt váltószelep) elsődleges feladata a melegvíz biztosítása.
Működés: Hőigény esetén a rendszer a fűtési körről lekapcsol, és a HMV tartály nagy felületű hőcserélőjébe (csőkígyó) küldi a magas hőmérsékletű vizet (50-55°C).
Tartály: Indirekt tároló, kifejezetten hőszivattyúhoz méretezett növelt felületű hőcserélővel.
Cirkuláció: A rajzon látható a HMV elmenő ág kiépítése a csapolók felé (opcionálisan cirkulációs ággal kiegészíthető).
3. FŰTÉSI PUFFER KÖR (Energiatárolás)
Ha nincs HMV igény, a rendszer a fűtési oldalra dolgozik.
Puffer Tároló: A rendszerben hidraulikus váltóként funkcionál.
Elválasztja a hőszivattyú (primer) tömegáramát a lakás (szekunder) változó hőigényétől.
Biztosítja a leolvasztáshoz szükséges hőenergiát, anélkül, hogy a lakás visszahűlne.
Bekötés: 4-csonkos bekötés (bal oldalon a hőszivattyú tölt, jobb oldalon a lakás vételez), amely biztosítja a hidraulikai függetlenséget.
4. HŐLEADÓ OLDAL (Szekunder körök)
Ez a legösszetettebb rész, mivel három különböző hőmérséklet-igényű rendszer találkozik. A Puffer után egy szekunder keringető szivattyú szállítja a vizet az osztók felé.
A) Radiátoros kör (👉 Magas hőmérséklet):
Közvetlenül kaphatja a puffer vizét (pl. 45-50°C).
Fontos a megfelelő méretezés az alacsonyabb előremenő hőmérséklethez (túlméretezett radiátorok).
B) Fan-coil kör (👉 Közepes hőmérséklet / Hűtés):
Télen fűtésre, nyáron aktív hűtésre használható.
Dinamikus reagálású rendszer, ideális a gyors felfűtéshez.
C) Padlófűtés (Alacsony hőmérséklet):
FONTOS: Mivel a radiátoroknak melegebb víz kell, a padlófűtés kör elé (az osztó-gyűjtőhöz) egy keverőszelep beépítése szükséges, hogy a padlóba ne kerüljön 45°C-nál melegebb víz! (A vázlatrajz egyszerűsítve jelöli).
5. VEZÉRLÉS
Control Panel: A Hydroboxhoz kapcsolódó központi kijelző. Innen állítható a HMV hőfok, a fűtési görbe, és itt felügyelhető a rendszer működése.
A rendszer képes kezelni a hűtés/fűtés átállást (amennyiben a fan-coilok hűtésre is vannak méretezve).
Tipp a kivitelezéshez: Mivel a radiátor és a padló hőigénye eltér, javasolt a szekunder oldalon zónavezérlést alkalmazni, hogy a különböző körök egymástól függetlenül is szabályozhatók legyenek.
ESTÉ-Credit Side Kft. / rifeng-hoszivattyu.hu

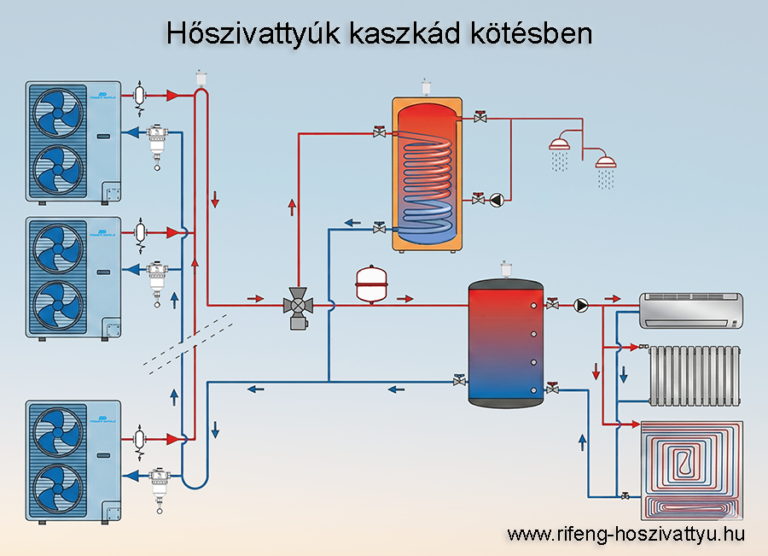

5. Hőszivattyúk kaszkád kötésben – fűtés, HMV és puffer tartállyal
Több hőszivattyú kaszkád beépítése: ipari és kereskedelmi alkalmazások
A hőszivattyúk kaszkádba kötése ideális megoldás nagyméretű területek, mint például csarnokok, hotelek, irodaházak vagy sportközpontok fűtésére és melegvíz-ellátására. Ezt a rendszert akkor alkalmazzák, ha a terület akkora, hogy már ipari teljesítményű berendezés szükséges.
Miért válasszunk kaszkád rendszert?
A kaszkádba kötött inverteres hőszivattyúk nagy előnye, hogy még egyszerre több gép üzemelése esetén is csendesebbek, mint egyetlen, nagy teljesítményű ipari hőszivattyú.
Fontos megjegyzések a működéshez
A hőszivattyúk zavartalan működéséhez kulcsfontosságú a rendszer elemeinek méretezése: hőcserélő / hidrováltó, keringető szivattyú, puffer- és HMV-tartály, csövek és elzáró, valamint szűrő berendezések..
HŐTERMELŐ OLDAL (Primer kör)
- Kültéri Egység: Chofu vagy Power World monoblokk hőszivattyú. A hőt a környezetből nyeri, és vízoldali csatlakozással kapcsolódik az épülethez.
- Védelmi szerelvények: A visszatérő ágba (a kültéri és a Hydrobox közé) mágneses iszapleválasztó beépítése kötelező a lemezes hőcserélő védelme érdekében!
HASZNÁLATI MELEGVÍZ (HMV) KÖR – Prioritás
A rendszer alapállapota a fűtés, de HMV igény esetén a vezérlés beavatkozik.
- Működés: Amikor a tartály hőérzékelője jelzi a hőigényt, a Hydroboxban lévő váltószelep átvált, és a fűtési kör helyett a HMV tartály csőkígyójába küldi a magas hőmérsékletű (pl. 50-55°C) vizet.
- Tartály típusa: Indirekt tároló, kifejezetten hőszivattyúhoz méretezett, növelt felületű hőcserélővel (min. 0,25 m²/kW).
FŰTÉSI PUFFER KÖR (Energiatárolás)
Ha nincs HMV készítés, a rendszer a fűtési oldalra dolgozik.
- Puffer Tároló: A rendszerben hidraulikus váltóként funkcionál.
- Elválasztja a hőszivattyú (primer) tömegáramát a lakás (szekunder) változó hőigényétől.
- Biztosítja a leolvasztáshoz szükséges hőenergiát anélkül, hogy a lakás visszahűlne.
- Bekötés: A Hydrobox a puffer egyik oldalát tölti, a lakásköri szivattyúk a másik oldalról vételeznek.
HŐLEADÓ OLDAL (Szekunder körök)
Ez a rendszer legösszetettebb része, mivel három különböző hőmérséklet-igényű hőleadó típus találkozik. A Puffer utáni vizet osztjuk szét:
- A) Radiátoros kör (Magas hőmérséklet):
- Saját szivattyúval, közvetlenül a pufferből kapja a vizet (pl. 45-50°C).
- B) Fan-coil kör (Közepes hőmérséklet / Hűtés):
- Télen fűtésre, nyáron aktív hűtésre is használható (amennyiben a csövezés szigetelt és van kondenzvíz-elvezetés).
- Gyors reagálású rendszer.
- C) Padlófűtés (Alacsony hőmérséklet):
- ⚠️ FONTOS: Mivel a pufferben a radiátorok miatt melegebb víz van (pl. 45°C), a padlófűtés osztó-gyűjtője elé kötelezően keverőszelep (vagy keverőmodul) építendő! Ez keveri vissza a visszatérő vizet, hogy a padlóba max. 35-38°C kerüljön, elkerülve a beton repedését.
VEZÉRLÉS ÉS ELEKTROMOS BEKÖTÉS
- Központi Kijelző (Control Panel): A Hydroboxhoz kapcsolódik. Innen állítható a HMV hőfok, a fűtési görbe és az időprogramok.
- Szobatermosztátok: Javasolt a hőleadó köröket (radiátor, padló) zónaszelepekkel és helyiségenkénti termosztátokkal szabályozni a maximális komfort érdekében.
- Hűtés/Fűtés váltás: Ha a Fan-coilokat hűtésre is használják, a vezérlőn engedélyezni kell a hűtési üzemmódot.
Ökölszabály hőcserélő a méretezéshez
Puffertartály hőcserélője: A puffertartályban lévő hőcserélő felülete a hőszivattyú teljesítményének 0,3-szorosakell, hogy legyen.
Hőcserélő felülete = Hőszivattyú névleges teljesítménye ×0,3
Külső hőcserélő: Ha külső hőcserélőt használ, annak felülete a hőszivattyú felvett elektromos teljesítményének 0,5-szerese kell, hogy legyen.
Belső hőcserélő felülete = Hőszivattyú áramfelvétele × 0,5
Sikeres telepítést kívánunk! ESTÉ-Credit Side Kft. / rifeng
6. Hőszivattyú és napkollektor kombinált rendszere – HMV, fűtés és hűtés
Hőszivattyú és napkollektor kombinált rendszer
⚠️ Rendszer jellege:
Hibrid rendszer, ahol a HMV készítést megosztjuk a napenergia és a hőszivattyú között, miközben a fűtés/hűtés hidraulikailag leválasztott pufferen keresztül történik. Szakmai útmutató
Nyári üzemben
a napkollektor a HMV-t az alsó hőcserélőn keresztül készíti, míg a hőszivattyú igény szerint hűt.
Téli üzemben
a hőszivattyú látja el a melegvíz-készítést és a fűtést, az üzemmódváltást háromjáratú motoros szelep biztosítja.
1. A KÉT HŐFORRÁS BEKÖTÉSE (A HMV Tartályba)
A hatékony működés alapja a két hőcserélős (dupla csőkígyós) indirekt tároló helyes bekötése:
☀️ Napkollektor kör (ALSÓ csőkígyó):
A napkollektor vezetékeit mindig a tartály alsó hőcserélőjére kötjük.
Ok: A hideg víz alul lép be, így a kollektor akkor is tud előfűteni, ha csak gyengébb a napsütés (alacsonyabb a hőmérséklet).
Töltet: Szolár fagyálló folyadék!
🔥 Hőszivattyú HMV ága (FELSŐ csőkígyó):
A váltószeleptől érkező HMV ágat a tartály felső hőcserélőjére kötjük.
Ok: Ha a nap nem süt, a hőszivattyú a tartály felső részét fűti fel gyorsan, hogy legyen azonnal csapolható melegvíz.
2. HIDRAULIKAI OSZTÁS (3-Járatú Váltószelep)
A hőszivattyú előremenő ágába épített motoros váltószelep végzi az üzemmódváltást:
"A" állás (HMV): A víz a HMV tartály felső csőkígyójába megy. (Prioritás!)
"B" állás (Fűtés/Hűtés): A víz a Puffer tartályba megy, ahonnan a szekunder szivattyú továbbítja a padló/radiátor felé.
3. MŰKÖDÉSI LOGIKA (Évszakok szerint)
NYÁRI ÜZEM (Energiatakarékos mód):
A Napkollektor végzi a HMV készítés 90-100%-át az alsó csőkígyón keresztül.
A Hőszivattyú mentesül a vízmelegítés alól, így szabad kapacitása marad a Hűtésre (a Pufferen keresztül a mennyezet/fan-coil felé).
Kivétel: Ha borús az idő és a víz lehűl, a hőszivattyú rövid időre átvált és rásegít a felső csőkígyón.
TÉLI ÜZEM:
A Hőszivattyú felváltva fűti a házat (Puffer) és készíti a melegvizet (HMV).
A Napkollektor télen előfűtőként segít: megemeli a bejövő hidegvíz hőmérsékletét az alsó zónában, így a hőszivattyúnak kevesebbet kell dolgoznia a végleges hőfok eléréséhez.
4. SZERELÉSI TIPP
A napkollektoros körbe (szolár állomás) és a hőszivattyú visszatérőjébe is kötelező a visszacsapó szelep, hogy éjszaka vagy állásidőben ne hűljön vissza a tartály a csöveken keresztül (termoszifon hatás).
Jó munkát a kivitelezéshez! ESTÉ-Credit Side Kft. / rifeng-hoszivattyu.hu
7. CHOFU - Japán - inverteres hőszivattyú szerelési vázlat:
A japán CHOFU hőszivattyús rendszer vázlatrajz elemei:
1. Hőszivattyú; 2. Rezgéscsillapító betét; 3. Háromjáratú motoros szelep; 4. HMV tároló; 5. Elektromos kazán (bivalens mód); 6. Puffertároló (hidraulikus váltó); 7. Háromjáratú motoros szelep; 8. Keringető szivattyú; 9. Hőmérő szenzor; 10. Pára érzékelők; 11. távirányítók, kezelők.
Egyszerűsített Chofu hőszivattyú beépítési vázlat
Chofu hőszivattyú:
(figyelem, a rajzról hiányoznak egyéb gépészeti elemek.)
Amire feltétlenül figyelni kell: a hőszivattyú leolvasztásának segítésére 50-80 literes térfogatnövelő tartályt kell beépíteni.

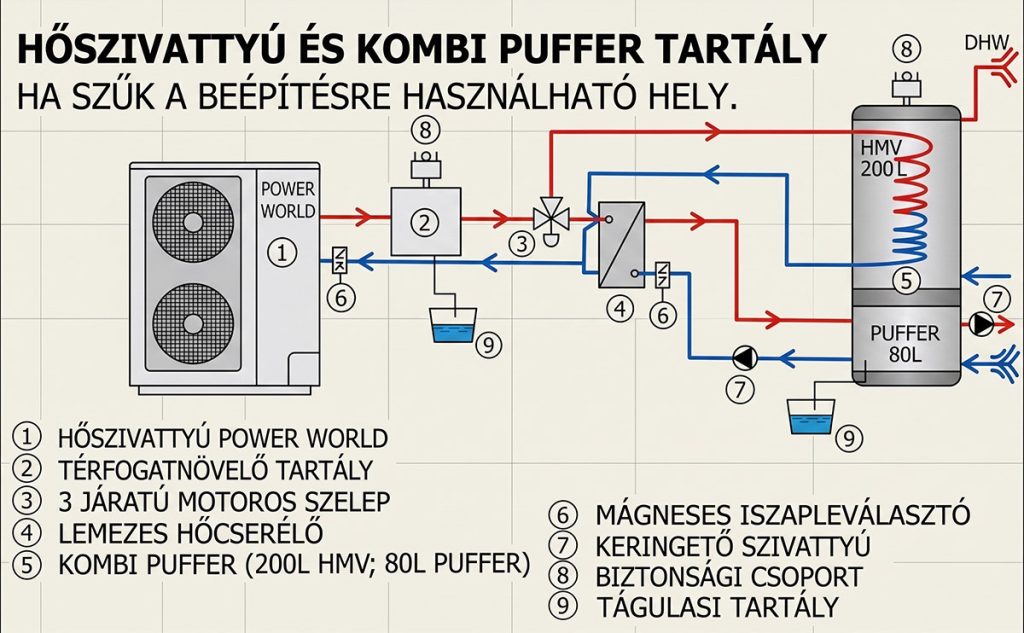

Hőszivattyú, 3 járatú motoros szelep, kombi puffer tároló (fűt, hűt az alsó részben, HMV-t készít és tárol a felső részében), keverőszelep, keringető szivattyúk, padlófűtés, és Fan Coil fűtés-hűtés.
A 3 az 1-ben kombi puffer tartály nagy előnye, hogy kisebb helyet foglal, mint két tartály.
Az elérhető típusok: 80/200, 100/300 és 120/400 liter..
8. Inverteres ipari hőszivattyú telepítési és bekötési segédlet (R290)
Közvetlen rendszerkialakítás fagyállós feltöltéssel – HMV és Puffer kapcsolása
Felhasználható
több ezer négyzetméteres ipari létesítmények, sport csarnokok, irodaházak, kórházak, társasházak vagy nagyobb közületek fűtéskorszerűsítésekor.
Az ipari hőszivattyúk telepítése alapelveiben megegyezik a lakossági rendszerekkel, ám a méretek, a teljesítmény és a biztonsági követelmények robusztusabb megoldásokat kívánnak.
A teljes fűtésrendszer fagyállóval van feltöltve!
Ez a szerelési vázlat egy közvetlen (leválasztó hőcserélő nélküli) kialakítást mutat be, amely a rendszer egyszerűségére és üzembiztonságára helyezi a hangsúlyt. További előny, hogy további ipari méretű keringető szivattyút sem kell beépíteni.
9. Ipari csarnok fűtés felújítása – Power World hőszivattyúval
Hamarosan elindul egy új ipari referencia projektünk a Sütői Kőfaragó Zrt. telephelyén, ahol egy meglévő csarnok fűtési rendszerét korszerűsítjük hőszivattyús megoldásra.
A rendszer alapja egy Power World ON/OFF R410A ipari hőszivattyú, amely a hőt 7 db Sonniger Heater CR2 termoventilátoron keresztül adja át a csarnok levegőjének. A rendszer nemcsak fűtésre, hanem szükség esetén hűtésre is alkalmas.
A rajzon jól látható, hogy a teljes rendszer (primer és szekunder oldal) fagyálló folyadékkal van feltöltve; a stabil működést egy 1500 literes puffertároló biztosítja, amely ebben az esetben hidraulikus váltóként is funkcionál, a hőleadók Tichelmann-elosztással vannak kialakítva, biztosítva az egyenletes térfűtést.
Fontos kiemelni, hogy ipari környezetről beszélünk:
a csőhálózat, szerelvények, szivattyúk, szűrők és biztonsági elemek nem „lakossági kompromisszumok”, hanem megfelelően méretezett ipari megoldások…
Ez nem marketinganyag – ez egy valós, működő referencia lesz.
👉 A teljes projekt hamarosan külön oldalon is elérhető lesz:
1. Rendszerfilozófia: egyszerűsített hidraulika
A vázlaton látható rendszer különlegessége, hogy a hőszivattyú és az épület fűtési köre közé nem építünk be köztes lemezes hőcserélőt.
Előnye: Megspórolunk egy keringető szivattyút és egy hőcserélőt, valamint elkerüljük a hőcserélőnél fellépő hőlépcsőt (hatásfok-veszteséget). A rendszer kevésbé hajlamos a dugulásra/eliszaposodásra.
Feltétele: Mivel a kültéri egységben keringő víz közvetlen kapcsolatban van a belső rendszerrel, áramszünet esetén fennállna a fagyveszély. Ezt a teljes rendszer fagyálló folyadékkal (glikol keverék) való feltöltésével küszöböljük ki.
2. Az R290 (propán) technológia előnye
A vázlaton szereplő berendezés R290 hűtőközeggel üzemel, amely képes magas, akár 70-75°C-os előremenő vízhőmérséklet előállítására is. Ez ipari környezetben kulcsfontosságú, hiszen így a meglévő, régi típusú hőleadók (pl. a rajzon látható öntöttvas radiátorok) cseréje nélkül is hatékonyan üzemeltethető a fűtés.
3. A rendszer főbb elemei és bekötése
HMV (használati melegvíz) készítés: A hőszivattyú váltószelepen keresztül, prioritással kezeli a HMV tartályt. Mivel a rendszerben fagyálló kering, a tartályban lévő nagy felületű csőkígyó választja el a technológiai vizet a tiszta csapvíztől.
Puffer tartály (Itt: Hidraulikus Váltó): Ipari méretekben elengedhetetlen a megfelelő méretű puffer, amely kiegyenlíti a tömegáramokat és biztosítja a leolvasztáshoz szükséges hőenergiát.
Vegyes hőleadó körök: A rajz jól szemlélteti a rendszer sokoldalúságát. A pufferből három különböző hőmérsékletszintű kör indul:
Reverso Fan-coil: Hűtésre és fűtésre (dinamikus kör).
Radiátoros kör: Magas hőmérsékletű kör (közvetlen megtáplálással).
Padlófűtés: Alacsony hőmérsékletű kör – itt keverőszelep beépítése kötelező, hogy a radiátoroknak szánt forró víz ne kerüljön a padlóba!
4. Szerelői jótanács
Bár a fagyálló folyadék kismértékben sűrűbb a víznél (ami minimálisan növeli a szivattyúzási igényt), ez a megoldás hosszú távon "igénytelenebb" és biztonságosabb üzemet tesz lehetővé ipari környezetben, ahol a karbantartás ritkább lehet. Amennyiben mégis hőcserélős leválasztást választana, annak túlméretezése kritikus fontosságú a hatékony hőátadás érdekében!

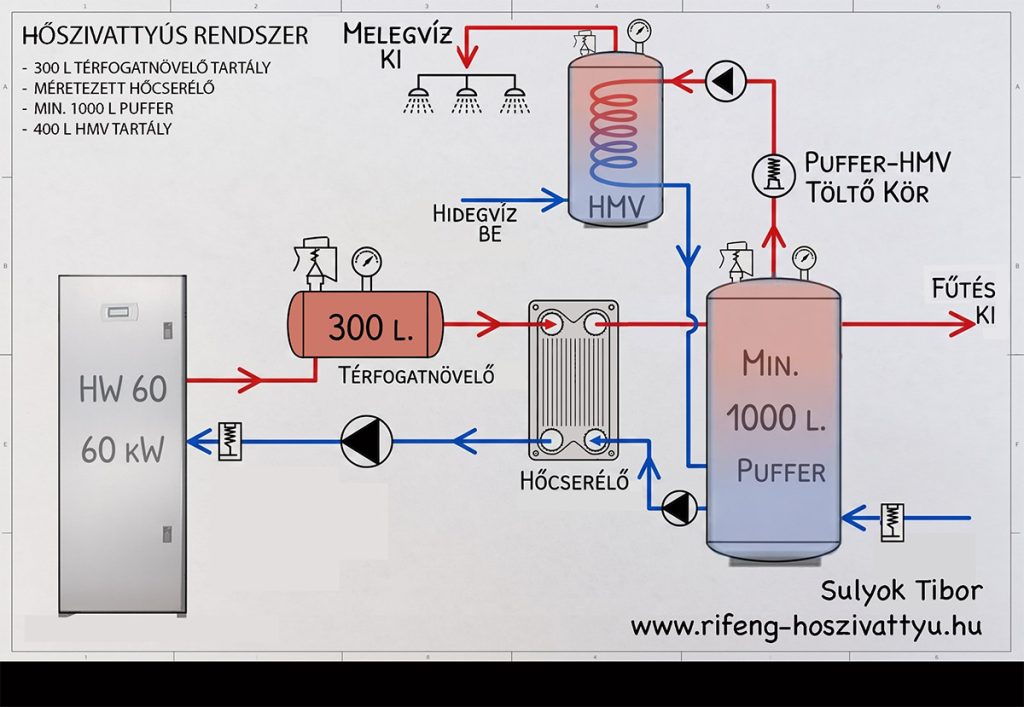

10. Ipari hőszivattyús rendszer hőcserélővel és radiátoros fűtéssel (Tichelmann-elosztás)
Ez a szerelési vázlat egy nagyteljesítményű (pl. Power World PW300 120 kW R290) ipari hőszivattyúval kiszolgált, radiátoros csarnokfűtési rendszer optimális hidraulikai kialakítását mutatja be. A rendszer fő jellemzője a primer és szekunder körök lemezes hőcserélővel történő szétválasztása, amely garantálja a maximális fagyvédelmet és a zavartalan üzemet.
A rendszer főbb jellemzői és előnyei:
Fagymentes primer kör és biztonságos leolvasztás: A kültéri hőszivattyú és a hőcserélő közötti kör fagyálló folyadékkal (primer kör) üzemel. Az ide beépített 300 literes térfogatnövelő tartálynak kritikus szerepe van: bőséges hőenergiát raktároz a hőszivattyú automatikus leolvasztási (defrost) ciklusaihoz, így a gép ezt a hőt nem az épület fűtési rendszeréből (vagy a nagy pufferből) vonja el.
Fizikai rendszerválasztás: A szerelt lemezes hőcserélő hatékonyan választja el a fagyállós kültéri kört az épületen belüli, normál fűtővízzel működő (szekunder) hálózattól.
Stabilitás nagy pufferrel: A szekunder körbe épített 1500 literes puffertartály gondoskodik a megtermelt hőenergia tárolásáról. Ez áthidalja a hőigény-ingadozásokat, stabilizálja az előremenő hőmérsékletet, és megóvja a hőszivattyú kompresszorát a túl gyakori ki-be kapcsolástól.
Tökéletesen kiegyenlített hőleadás: A csarnok radiátorai úgynevezett Tichelmann-elosztással (fordított visszatérővel) vannak szerelve. Mivel az előremenő és visszatérő csőszakaszok együttes hossza minden radiátornál megegyezik, a hidraulikai ellenállás azonos. Ennek köszönhetően minden fűtőtest egyszerre és egyenletesen melegszik fel, elkerülve a bonyolult utólagos fojtásokat és beszabályozást.
Hosszú élettartam: A rendszerbe integrált mágneses iszapleválasztók (mind a primer, mind a szekunder oldalon), a buborékleválasztó, valamint a megfelelően méretezett tágulási tartályok és biztonsági szerelvények maximálisan védik a szivattyúkat és a hőcserélőt a szennyeződésektől, meghosszabbítva a rendszer élettartamát.
Felhasználási terület: Ideális választás ipari csarnokok, raktárépületek, műhelyek és egyéb nagy légterű létesítmények biztonságos és energiatakarékos radiátoros fűtésére.
Ipari hőszivattyú referenciák...
Érdekli, hogyan lehet optimalizálni az ipari hőszivattyús rendszereket? Kérjen ajánlatot most.
Kültéri kör kialakításánál mérlegelni kell a glikolos védelem szükségességét – erről külön cikkünk szól.
A fenti szerelési rajzok alapján a hőszivattyú és puffertartály összekötése egyszerű, de hangsúlyozzuk, a tervező és/vagy hőszivattyú szerelő bevonása a helyi installációba elengedhetetlenül fontos! Kiemelten fontos, hogy megfelelő méretezésű hőcserélő, keringető szivattyú, fagyálló és csőátmérő kerüljön a rendszerbe! Telepítés lépésről lépésre.
🛠️ Hőszivattyú beépítése saját kezűleg
Amennyiben van Önnek hőszivattyús rendszerhez hasonlóan jó megoldást bemutató rajza, kérjük küldje el, és a forrás megnevezésével közkinccsé tesszük. Hisszük, hogy van még rengeteg információ, amivel a hőszivattyús fűtési rendszereket ismertebbé lehet tenni.
Mennyibe kerül a hőszivattyús rendszer kialakítása? Kérjen tőlünk árajánlatot, és nézze meg a hőszivattyú árlistát
Ismételten felhívjuk a figyelmet rá: a hőszivattyú beépítésének helyszínét ismerő épületgépész tervező, vagy a hőszivattyú szerelő szakemberek véleményét minden esetben kérjék ki! Ha azonban ismerkedne előbb a hőszivattyús technológiával, akkor Önnek itt a TUDÁSTÁR

Hőszivattyús rendszer padlófűtéshez – Dorog, 140 m²-es új építésű családi ház
Ügyfelünk, Anikó kereste meg csapatunkat és kért árajánlatot 2025 őszén, hogy új építésű, kétszintes családi házának fűtését egy modern, hatékony hőszivattyús rendszerrel oldjuk meg. A cél

120 kW-os Power World PW300 ipari hőszivattyú telepítés Nagykanizsán
Ipari üzem Nagykanizsán – 120 kW-os Power World PW300 hőszivattyú projekt helyszíne Esettanulmány – ipari hőszivattyús rendszer 120 kW teljesítménnyel 2025. április 1-jén egy nagyszabású ipari

A nyugdíj nem pihenésre való, hanem alkotásra!
Önellátó családi ház napelemes és hőszivattyús rendszerrel – referencia Referencia, Érd: Ez a referencia bemutatja, hova szállítottunk egy 8,4 kW-os Power World R290 hőszivattyút, ahol egy

Gázkazán helyett hőszivattyú Érden
Gázkazán csere hőszivattyúra Érden: Így spórolt ügyfelünk 600.000 Ft-ot az időben kötött szerződéssel. Tanulságos esettanulmány a szigetelés nélküli fűtésről Power World R290 géppel.

Power World hőszivattyú Ausztriában
Mivel az épület mindkét szintjén padlófűtést alakítottak ki, a rendszer alacsony hőmérsékletű fűtővízzel üzemel, ami ideális terep egy modern hőszivattyú számára.

Öntöttvas radiátor sem akadály
Sok ingatlantulajdonos, aki a hagyományos, nagy víztömegű öntöttvas radiátorait szeretné megtartani, azt hallja a szakemberektől: a hőszivattyú nem nekik való.
